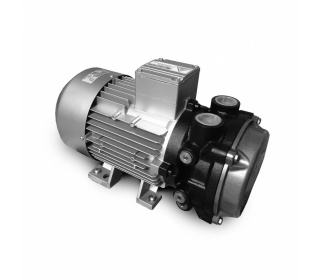

Flüssigkeitsring-Vakuumpumpen
Charakteristik
- Ölfreie Verdichtung (keine Kontamination)
- Relativ leiser
- Unempfindlich gegenüber Flüssigkeiten / Dampf und Feststoffteilchen
- Vibrationsarmer Betrieb
- Hohe Sicherheit
- Monitale Wartung
Anwendungen
- Chemieindustrie
- Nahrungsmittelindustrie
- Pharmaindustrie
- Papierindustrie
- Verpackungsindustrie
- Verdampfung und Trocknung
Typ | Frequenz (Hz) |
Saugleistung (m3/h) |
Vakuum (mbar) |
Motor (IP54), 50Hz, 60Hz |
Geräus- chentwick- lung (dB) |
Gewicht (kg) |
Menge an Betriebsflüssigkeit (m3/h) |
Empfohlener Typ des Durchflussmessers |
||
Aufnahme- leistung |
Spannung | Strom | ||||||||
(kW) | (V) | (A) | ||||||||
Drei Phasen | ||||||||||
LR 060-H06 |
50 | 28 | 33 | 0,75 | 200-240 Δ/345-415 Y |
4,6 ∆/ 2,5 Y | 62 | 17 |
0,20 |
R-1/R |
60 | 32 | 1,1 | 200-240 Δ/345-415 Y | 5,2 ∆/ 3,1 Y | 67 | |||||
LR 061-H16 | 50 | 48 | 33 | 1,5 | 200-240 Δ/345-415 Y | 7,5 ∆/ 4,3 Y | 65 | 22 | 0,23 | R-1/R |
60 | 53 | 2,2 | 200-240 Δ/345-415 Y |
9,2 ∆/ 4,6 Y | 69 |
Typ | Frequenz (Hz) |
Motordrehzahl RPM |
Saugleistung |
Vakuum (mbar) (abs) |
Motor (IP54), 50Hz, (60Hz)* |
Geräus- chentwick- lung (dB) |
Gewicht (kg) |
Max. Betriebsflüs. im Dauerbetrieb (l/h) |
Max. Betriebsflüs. im interm. Betrieb (l/h) |
Empfohlener Typ des Durchfluss- messers |
||
Aufnahme- leistung |
Spannung | Strom | ||||||||||
(kW) | (V) | (A) | ||||||||||
Drei Phasen | ||||||||||||
LRM 25 |
50 | 2850 | 25 | 33 | 0,75 | 345-415 Y | 1,76 Y | 68 | 18 | 500 | 600 | R-2/R |
LRM 50 |
50 | 2850 | 45 | 33 | 1,5 | 345-415 Y | 3,13 Y | 68 | 23 |
600 | 720 | R-2/R |
LRM 95 |
50 | 1450 | 75 | 33 | 2,2 | 345-415 Y | 4,83 Y | 65 | 56 | 1700 | 2000 | R/3 |
LRM 130 |
50 | 1450 | 120 | 33 | 4,0 | 345-415 Δ | 8,15 ∆ | 65 | 73 | 1800 | 2200 | R/3 |
LRM 255 |
50 | 1450 | 180 | 33 | 5,5 | 345-415 Δ | 11,0 ∆ | 65 | 100 | 3000 | 3600 | R/3 |
LRM 325 |
50 | 1450 | 300 | 33 | 7,5 | 345-415 Δ | 15,0 ∆ | 72 | 132 | 3200 | 3900 | R/3 |
LRM 455 |
50 | 1450 | 400 | 33 | 11,0 | 345-415 Δ | 21,2 ∆ | 72 | 205 | 3800 | 4600 | R/4 |
ENG - Vacuum pumps Rotary vane RV, Piston pumps VP, Luquid ring pump LRDatasheets (pdf/3MB)
|
|
|||||||||||||
Möglichkeit der Materialgestaltung in AISI für die Modelle LRM 25 - LRM 455 |
