Durchflussmesser aus Akrylat (PMMA)

Durchflussmesser aus Akrylat (PMMA) zum Messen großer Durchflüsse

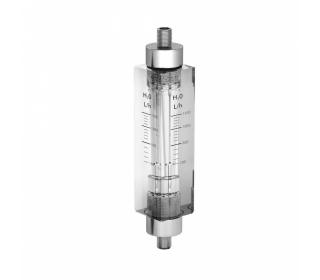

Die Durchflussmesser „PL“ bestehen nur aus Polymethylmethakrylat (PMMA) mit kalibriertem poliertem konischem Messloch, das direkt im Gehäuse angebracht ist. Die max. Temperaturbeständigkeit beträgt 70 °C. Der geführte oder lose Schwimmer besteht aus verschiedenen Werkstoffen: Edelstahl AISI 316, Hastelloy, PVC, PTFE, Moplen, usw. Die Durchflussmesser können einen seitlichen oder achsialen Gewindeanschluss oder einen achsialen Flanschanschluss haben. Die Durchflussmesser können auf Anfrage auch für PN16, PN25, PN40 hergestellt werden. Auf Anfrage können die Durchflussmesser mit der Anzeige min./max. Durchfluss geliefert werden.


Max. Temperaturbeständigkeit: 70 °C.
Max. geprüfter Druck: 10 bar, PN16, PN25, PN40.
Genauigkeit des Geräts: +/-  -5 %.

Typ Wasser l/h Luft
m3/h
Gewindeanschluss  seitlicher Anschluss
DN A B C DN A B C
PL1
200 6 1/2” 127 35 40 15 127 60 35
400 8
600 10
PL2 800 15 1/2” 220 40 45 15 220 80 40
1200 3/4" 20
2000 25 1"
25
PL3 4000 40 1” 260 40 50 25 260 80 45
PL4 6000 60 1 ½“ 260 40 60 40 260 80 60
PL5 10000 100 1 ½“ 260 40 75 40 260 80 75
15000 2" 50
20000
30000 2 ½“ 65



Typ  seitlicher Gewindeanschluss
DN A B C E I
PL1 3/8” - 1/2” 180 15 40 35 145
PL2 1/2” - 3/4” - 1” 220 15 45 35 175
PL3 3/4” - 1” 260 15 50 40 195





seitlicher Gewindeanschluss   achsialer Gewindeanschluss   achsialer Flanschanschluss







pritokomerplnakresa_394







  pritokomerplnakresb_586 pritokomerplnakresc_800

pl_274

Sollten Sie an der Ausarbeitung eines Preisangebots interessiert sein, füllen Sie bitte unseren Anfragebogen aus.
